旋转楼梯是如何从设计到落地的?

dop设计(ID:dopdesign)原创

作者丨dop设计

编辑丨那兰

通过《什么是钢结构旋转楼梯?》这篇文章,咱们知道了钢结构旋转楼梯的特点、类型以及应用。

今天呢,小编就从以下2个方面,跟大家聊聊钢结构旋转楼梯是如何落地的?

1、钢结构旋转楼梯有哪些技术方面要求?

2、室内设计师如何同楼梯厂家对接,现场施工又需要注意哪些点保证设计效果?

旋转楼梯的核算与验证

开始之前,先问小伙伴们一个问题:对于旋转楼梯,出具一套合格的施工图后,现场就可以完美的把旋转楼梯制作出来了吗?

答案当然是否定的,只停留在图纸上的旋转楼梯,有可能“不够安全”,所以在图纸的基础上,还需要专业的结构设计来进行计算与复核。原因如下:

1、安全考虑

首先你要明白一个概念,在室内设计中,但凡涉及到结构梁荷载计算、结构加固和结构改造问题,均需结构工程师进行相关核算与验证

作为室内设计师,我们辛辛苦苦出具的旋转楼梯图纸,只是满足功能性和美观性需求,至于是否满足安全性需求还得将相关图纸和建筑资料给到结构单位进行核算。

△钢结构相关计算分析

核算过程中,结构设计师随时可能会提出修改意见,如:旋转楼梯需要设置中间平台、底部需要增加柱子承重、材质使用达不到规范要求需要替换等。

根据反馈意见室内设计师再进行图纸的修改,直到图纸可以达到施工标准。



2、资质要求

以上,咱们知道旋转楼梯是需要在结构专业配合情况下,完成的图纸二次深化的简要流程。

而在当下的市场中,多数室内设计方往往不具备承接旋转楼梯设计的资质,所以面对这种情况,往往会单独将旋转楼梯的设计+施工外包出去,由专业的人士来做这件事。

以「钢结构楼梯」为例,我们来看看某项目钢结构旋转楼梯深化设计及施工的招标公告的内容:

《XX大酒店大堂钢结构旋转楼梯深化设计及施工招标公告》

(一)项目名称及内容:

1、招标编号:xxxx

2、项目名称:xxx大酒店大堂钢结构旋转楼梯深化设计及施工

3、工程地点:本市

4、建设单位:xxxx文化新区开发投资有限公司

5、工程概况:xxxx大酒店大堂钢结构旋转楼梯深化设计及施工,含对钢楼梯进行深化设计出图(包括结构梁荷载计算及结构加固设计及加固施工)、钢楼梯施工及钢楼梯装饰工程、该工程涉及的现状拆除及恢复等所有事宜。

6、项目概算:xx万元

7、招标类别:DB(设计-施工)-土建

8、标段划分:第一阶段

(二)投标人资质要求:

1、投标人资质:钢结构工程专业承包专业三级及以上资质,同时具备钢结构设计乙级及以上资质。

2、项目经理资质:建筑工程专业二级及以上注册建造师

3、资格审查方式:资格后审

上述招标公告中,可以看到,需具备钢结构专业承包专业三级以上资质,同时具备钢结构设计乙级及以上资质才可以出具钢结构旋转楼梯的深化设计及施工。

也就是说一般的室内设计公司是不具备出具此类图纸资质的,需要更专业的人来进行深化。而更专业的人,往往都来自专业的钢结构楼梯厂家。

△结构工程师深化

△萨尔瓦多达利博物馆螺旋楼梯-概念图

由此可见,所有的旋转楼梯设计,都不是室内设计师天马行空留在概念上的草图或渲染的效果图,它必须经过严谨的工程计算和推敲,最终得以实施的。

换句话说,我们负责让楼梯变“美丽”,结构设计负责让楼梯变“靠谱”,剩下的业主,就负责出钱安装即可。

钢结构旋转楼梯二次深化对接流程

下面简单给你介绍下:当需要设计钢结构旋转楼梯时,室内设计与楼梯厂家的对接流程。

1、准备资料

△提供现场勘测和其它资料

由室内设计师确定楼梯样式、材质、造型等设计信息,并提供相关空间结构资料(包括现场勘测)和对制作工艺详细的要求提交给厂家。或将深度的图纸给到楼梯厂家,供厂家进行二次深化。

2、厂家深化

△结构是深化制图

△三维模型推敲

由楼梯厂家的建造师或结构设计师,根据初步设计图纸确定报价签订设计合同,出具深化图纸结构承载计算书,与设计师沟通确认最后细节。(这一步就是厂家的事情了,基本上与我们没有太大关系。)

3、成品生产与安装

△现场焊接楼梯组件

楼梯厂家根据最终确认的蓝图,进行放样并组织车间模块生产。工厂自检验收合格后出货物流至现场安装。

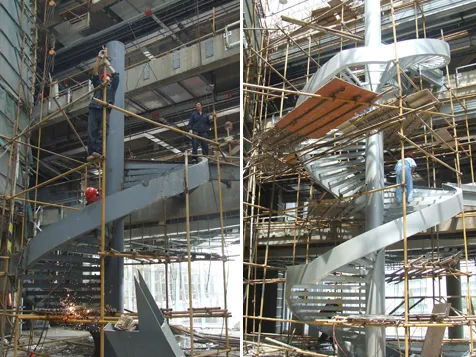

△钢结构楼梯施工现场

因钢结构楼梯的施工不同于其它装饰施工,现场对钢结构楼梯材质选用、焊接工艺和表面涂漆处理均有较高的标准。

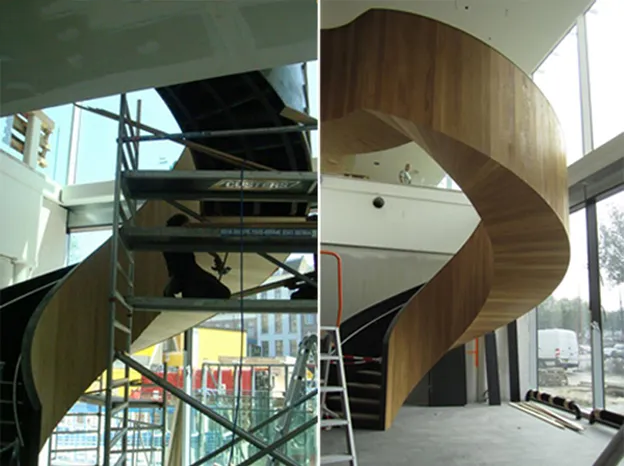

△做楼梯踏步和栏板饰面

4、成品验收

△钢结构旋转楼梯完工实景

安装完成后,楼梯厂家退场,监理与设计验收合格后,进入保洁,最终设计交付。

特别提醒:旋转楼梯设计中的质量通病

a、旋转楼梯夹角过小,导致设计通病

这个问题是最典型的设计师深化阶段欠考虑,结构工程师只负责核算荷载安全,却没有考虑实际使用,导致最后施工落地无法弥补的质量问题。

所以,请你务必记住这条规范:“螺旋楼梯离内侧扶手中心250mm处的踏步宽度不应<220mm”。

b、施工过程中楼梯基层钢架严重偏离设计尺寸,导致设计图纸同步调整,影响造型

实例说明:如上图所示,某五星大酒店大堂空间的弧形结构比较复杂,由于原钢结构旋转楼梯骨架在安装时选用了非专业施工方,使楼梯基础钢架偏离设计尺寸达300毫米以上,给现场放线工作增加了难度。

针对这种现状,只得设计师根据图纸预定尺寸,复核现场实际尺寸,找出两者的差异,重新修复尽量降低误差。

旋转楼梯项目

接下来,来看看其它由设计师和厂家合作的优质旋转楼梯落地案例:

1、花之恋酒店玻璃旋转楼梯

△安装现场

△玻璃踏步防滑处理

这个玻璃楼梯案例,是国内首家自主完成设计与制安的「无支撑全玻璃楼梯」,历时15天制作安装完成。

采用全玻璃制作,共65块优质玻璃,并全部用三层夹胶安全玻璃,玻璃厚度35mm以上,玻璃与玻璃链接采用sus304定制零件。

2湖南邵阳湘窖酒业展厅

该钢结构螺旋楼梯,主要基础采用优质钢板压弯扭弧焊接形成,外侧栏杆采用弧形钢化玻璃搭配304不锈钢管,外钢梁则选用黑胡桃木饰面板装饰,整套楼梯顺势扭弧钢板而上。

3、景观室外楼梯

4、室内旋转楼梯

好了,现在小伙伴们知道:想绘制出一套合格的旋转楼梯施工图,除了对于设计创意的解读与理解外,更重要的是对国标规范的深入理解与执行。

同时,还应当找到靠谱的结构专业以及施工厂家,否则,再好的设计创意,只要真正想成功落地,将变得困难重重。

最后,咱们还是来总结一下:
